LCC晶振百科019期 | 两脚贴片晶振和四脚贴片晶振在结构、功能和应用上的区别
作者：Lilian 日期：2025-05-21 浏览量：

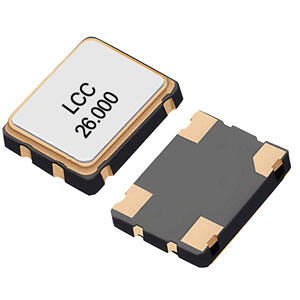

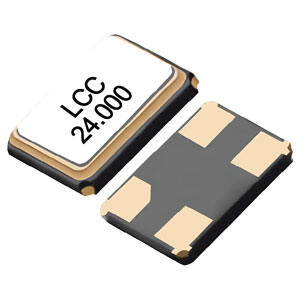

从结构来看，两脚贴片晶振通常为无源晶振，内部仅包含石英晶体片，依靠外部电路（如单片机内部的振荡器电路）来起振工作；四脚贴片晶振多为有源晶振，内部集成了石英晶体、振荡电路、放大电路等，自身具备完整的振荡功能。
在功能特性上，无源的两脚晶振需要外部电路配合，成本较低，但起振时间长，稳定性相对较差，易受外部干扰；四脚有源晶振无需复杂的外部电路，接上合适电源就能输出稳定的时钟信号，起振快、精度高、稳定性好，但成本也更高。
应用场景方面，两脚贴片晶振常用于对成本敏感、对时钟信号精度和稳定性要求不高的场合，如一些简单的消费类电子产品；四脚贴片晶振则在对时钟信号要求严苛的领域更有优势，如通信基站、工业控制设备、高精度测量仪器等，为设备提供稳定可靠的时钟基准。
以上介绍了两种贴片晶振的主要区别。如果你还想了解它们在具体型号选择或实际使用中的注意事项，欢迎来聊。
